Método de medición del tamaño de grano

2022-05-05


El tamaño de grano es la escala de tamaño de grano. El tamaño de grano del metal tiene una gran influencia en muchas propiedades del metal. El efecto del tamaño del grano es esencialmente el efecto del área del límite del grano. Cuanto menor sea el tamaño del grano, mayor será el área límite del grano y mayor será la influencia sobre las propiedades. Para las propiedades mecánicas del metal a temperatura ambiente, cuanto más fino es el grano, mayor es la resistencia y la dureza, y mejor es la plasticidad y la tenacidad.


método de medición


1. Determinar la ampliación de la foto.

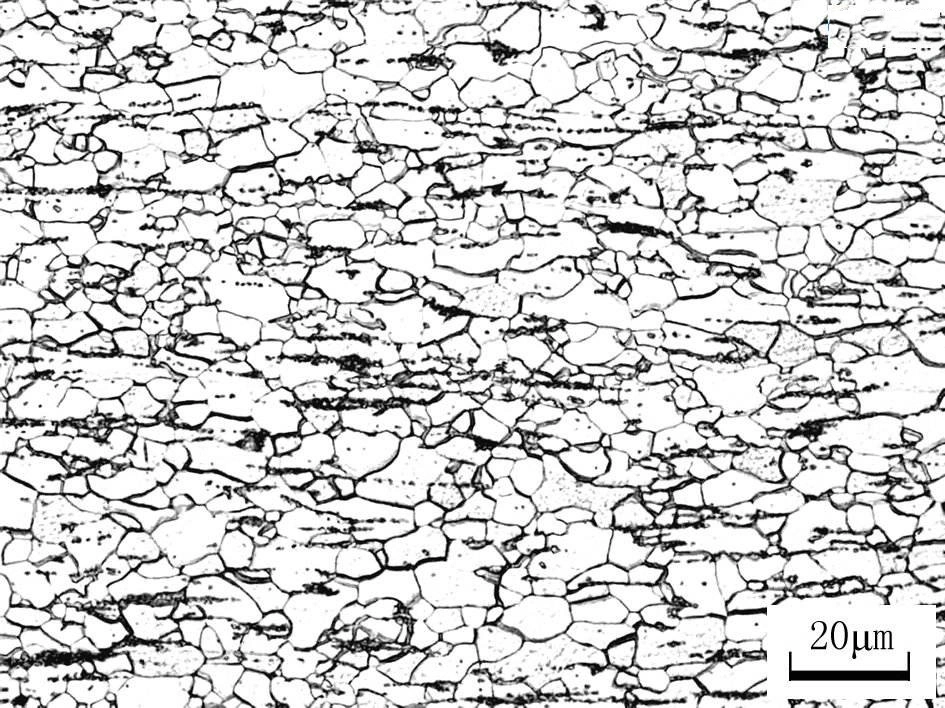

Primero mida el tamaño, largo o ancho de la micrografía y luego mida el largo o ancho real de la muestra.
Ampliación = distancia de la imagen / distancia real


2. Encuentre el número de grados de tamaño de grano.
Después de calcular el aumento, se puede determinar el número de niveles de tamaño de grano. Primero, calcule la cantidad de granos en la muestra.
Número de granos = número de granos completos + 0,5 veces de granos parciales. Se pueden observar los límites de los granos intactos.
En segundo lugar, calcule el área real. El área real = largo de la imagen / aumento x ancho / aumento
Según la fórmula de cálculo de la norma ASTM: n = 2 (n-1), donde n se refiere al número de granos por pulgada cuadrada con un aumento de 100 veces y N se refiere al número de grados de grano. Después de la conversión de unidades, se puede obtener el valor de N. Finalmente, se puede calcular el número de grados de grano n.


3. Calcular el diámetro medio de grano.
Diámetro medio de grano = longitud real de la muestra / número de granos en la parte interceptada
Longitud real = longitud de la sección / aumento
