Agrietamiento del material durante el tratamiento térmico.

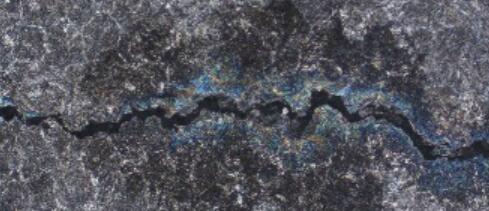

Nuestros materiales Cr12 o Cr12MoV recientes han experimentado varios casos de agrietamiento durante el tratamiento térmico. ¿Por qué está pasando esto?

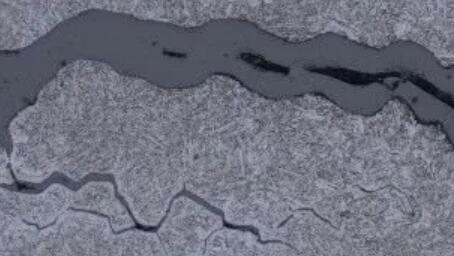

Es difícil determinar la causa exacta sin información específica sobre las dimensiones, formas y requisitos de tratamiento térmico de la pieza, así como la curva del proceso de tratamiento térmico que ha estado siguiendo. Tanto Cr12 como Cr12MoV son tipos similares de aceros martensíticos con alto contenido de carbono y cromo, que inherentemente exhiben una tendencia al agrietamiento por enfriamiento. El proceso de tratamiento térmico de estos aceros también es relativamente complejo.

Basados ​​en nuestra experiencia y asumiendo la ausencia de los detalles antes mencionados, aquí hay algunas pautas generales: templado a 950-1000°C con refrigeración por aceite para lograr una dureza de HRC > 58. Para obtener alta dureza en caliente y resistencia al desgaste, aumente el tiempo de templado temperatura a 1115-1130°C con refrigeración por aceite. Las secciones delgadas se pueden enfriar con aire y, para reducir la distorsión, se puede emplear enfriamiento con sal a 400-450°C. Evite el revenido entre 300 y 375 °C, ya que puede reducir la dureza de la herramienta y provocar fragilidad en el revenido. Además, atempere inmediatamente después del enfriamiento. Para temperaturas de enfriamiento superiores a 1100°C, se recomiendan múltiples ciclos de templado a 520°C. Tenga en cuenta que las temperaturas de enfriamiento excesivamente altas pueden provocar descarburación, por lo que se puede realizar un tratamiento de precalentamiento, como el recocido, antes del enfriamiento para lograr la esferoidización.
